TRASMISIÒN DE DATOS: FORMAS Y DATOS DE TRANSMISIÒN

FORMA ANALÓGICA

DATOS ANALÓGICOS

1) AM: es el proceso de cambiar la amplitud de una portadora de frecuencia relativamente

alta de acuerdo con la amplitud de la señal modulante (información).

La modulación de amplitud es una forma de modulación relativamente barata y de baja calidad de modulación que se utiliza en la radiodifusión de señales de audio y video. La banda de radiodifusión comercial AM abarca desde 535 a 1605 kHz.

Un modulador AM es un aparato no lineal con dos señales de entrada de información: una señal portadora de amplitud constante y de frecuencia sencilla, y la señal de información.

La información actúa sobre o modula la portadora y puede ser una forma de onda de frecuencia simple o compleja compuesta de muchas frecuencias que fueron originadas de una o más fuentes. Debido a que la información actúa sobre la portadora, se le llama señal modulante. La resultante se llama onda modulada o señal modulada.

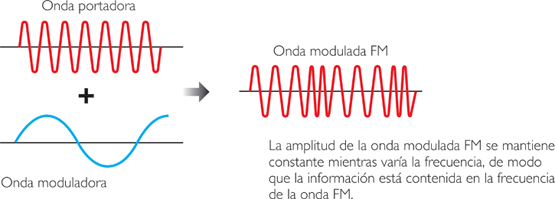

2)FM: La modulación de frecuencia consiste en variar la frecuencia de la onda portadora de acuerdo con la intensidad de la onda de información. La amplitud de la onda modulada es constante e igual que la de la onda portadora.

La frecuencia de la portadora oscila más o menos rápidamente, según la onda moduladora, esto es, si aplicamos una moduladora de 100 Hz , la onda modulada se desplaza arriba y abajo cien veces en un segundo respecto de su frecuencia central , que es la portadora; además el grado de esta variación dependerá del volumen con que modulemos la portadora, a lo que denominamos “índice de modulación”.

3)PM: Modulación de fase. Es un proceso donde el parámetro de la señal portadora que variará de acuerdo a señal moduladora es la fase, manteniendo la frecuencia y la amplitud constante, es un tipo de modulación exponencial al igual que la modulación de frecuencia.

Se utiliza amplia mente en la radiodifusión comercial, transmisión de sonido de televisión,

radio móvil de dos sentidos, radio celular y los sistemas de comunicaciones por microondas y satélite.

El ancho de banda de una señal de PM, al igual que en frecuencia modulada, se extiende indefinidamente teniendo una amplitud estándar o de rango de transferencia de 58kHz con 6 canales de transferencia, cancelándose solamente en ciertos valores de frecuencia discretos. Cuando la señal moduladora es una sinusoide el espectro de potencia que se tiene es discreto y simétrico respecto de la frecuencia de la portadora.

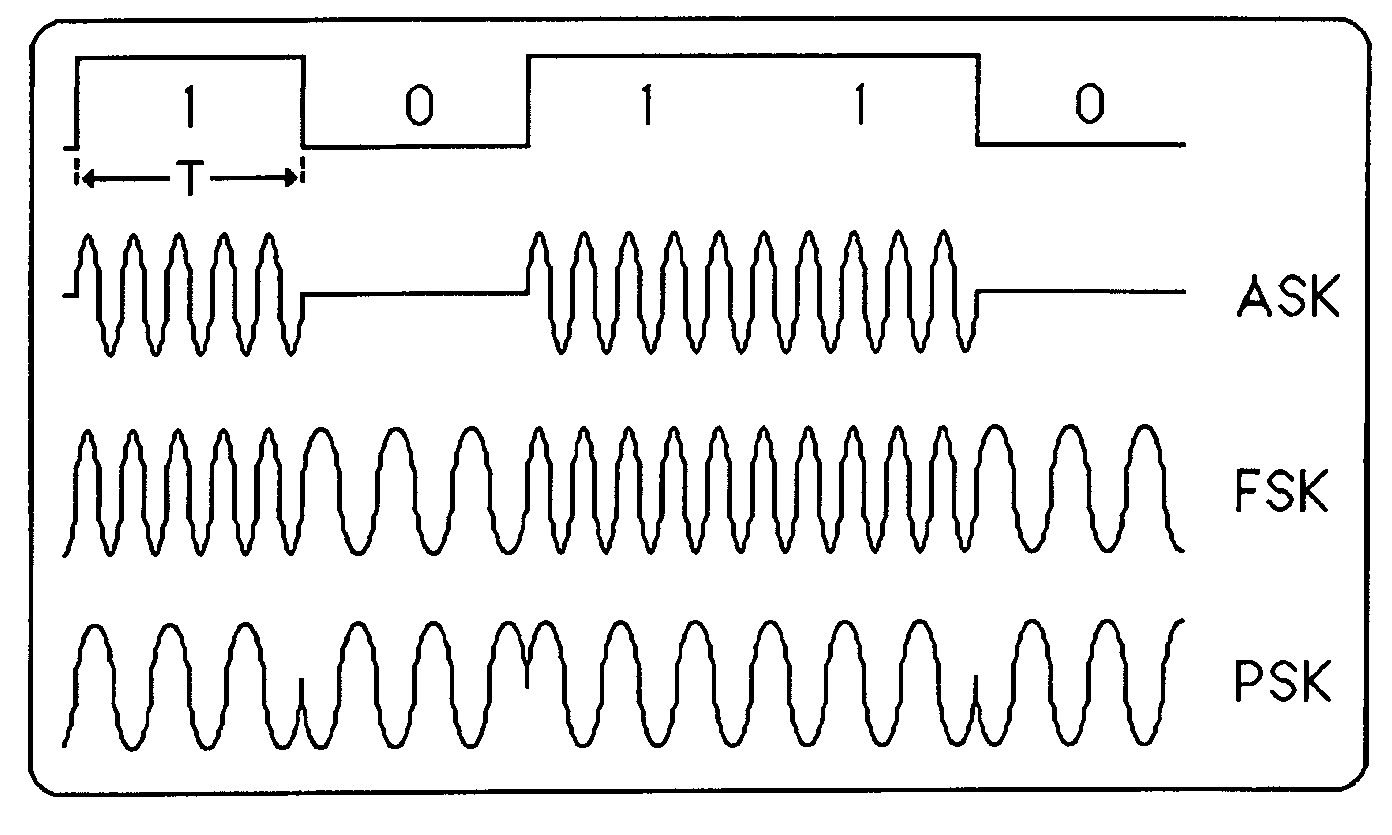

RESUMEN

DATOS DIGITALES

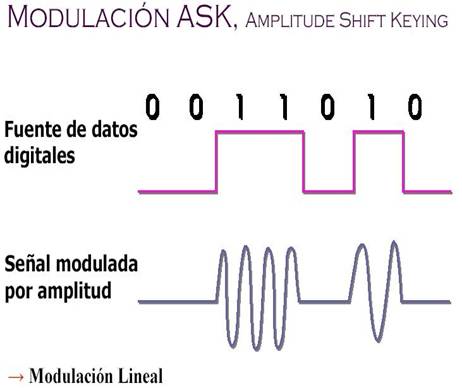

1)ASK:La modulación por desplazamiento de amplitud, en inglés Amplitude-shift keying, es una forma de modulación en la cual se representan los datos digitales como variaciones de amplitud de la onda portadora en función de los datos a enviar.

La amplitud de una señal portadora análoga varía conforme a la corriente de bit (modulando la señal), manteniendo la frecuencia y la fase constante. El nivel de amplitud puede ser usado para representar los valores binarios 0s y 1s. Podemos pensar en la señal portadora como un interruptor ON/OFF. En la señal modulada, el valor lógico 0 es representado por la ausencia de una portadora, así que da ON/OFF la operación de pulsación y de ahí el nombre dado.

2)FSK: La Modulación por desplazamiento de frecuencia (Frequency Shift Keying) es una técnica de transmisión digital de información binaria (ceros y unos)utilizando dos frecuencias diferentes.

La señal moduladora solo varía entre dosvalores de tensión discretos formando un tren de pulsos donde un cero representaun "1" o "marca" y el otro representa el "0" o "espacio".

En la modulación digital, a la relación de cambio a la entrada del modulador se le llama bitrate y tiene como unidad el bit por segundo (bps).

3)PSK:Phase Shift Keying o Modulación por desplazamiento de fase (MDF)

En esta forma de modulación la portadora sinusoidal toma dos valores de fase o más, determinados directamente por la señal de datos binaria (modulación de 2 fases) o la combinación de un determinado número de bits de la señal de datos misma (modulación e N fases). En esta práctica se estudiará la modulación PSK de 2 fases. En la PSK de 2 fases, denominada 2-PSK, Binary PSK (BPSK) o Phase Reversal Keying (PRK), la portadora senoidal toma dos valores de fase, determinados por la señal de datos binaria (figura 1). Una técnica de modulación es la que utiliza un modulador balanceado. La sinusoide de salida del modulador es la portadora de entrada directa o inversa (o sea desfasada 180°), en función de la señal de datos.
